Emulator JTAG Laboratorium Wprowadzenie

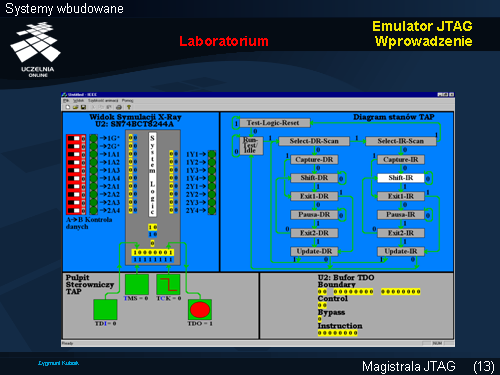

Gdy dojdziemy do stanu Select-IR-Scan ustawiamy TMS = 0, w ten sposób wybraliśmy komunikację z rejestrem instrukcji. Po dojściu do stanu Shift-IR uzyskamy połączenie podobne jak w stanie Shift-DR, tylko w tym przypadku połączenie zrealizowane będzie przez rejestr instrukcji, do której zostaje wpisana sekwencja 10000001 . Przypadek ten został przedstawione na slajdzie. Widzimy tez zmianę wskaźnika TDO, który wykrył 1-kę w rejestrze instrukcji.
Następną czynnością jaką zrealizujemy będzie wpisanie do rejestru instrukcji samych 0, co umożliwi przejście sygnału z TDI do TDO przez rejestr brzegowy. Po wypełnieniu rejestru instrukcji zerami przechodzimy ponownie do komunikacji z rejestrem danych, a dokładnie do stanu Shift-DR. Należy też zwrócić uwagę na stan Update-IR , w którym stan rejestru instrukcji zostaje zapamiętany w kopii (zatrzasku) rejestru instrukcji.
