Sw3.6-l10-1.2-Slajd14
Emulator JTAG Laboratorium Wprowadzenie

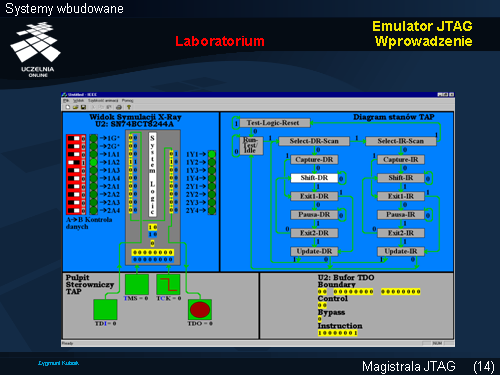

Slajd ilustruje działanie rejestru brzegowego, który zostaje połączony z wejściem TDI i wyjściem TDO. Włączenie tego rejestru jest możliwe w momencie gdy w kopii rejestru instrukcji znajdują się same zera. Do rejestru brzegowego wpisać można dane szeregowo poprzez TDI lub równoległe z przełącznika DIP. Sygnał TDI wprowadzany jest za każdym razem, gdy aktywny jest stan Shift-DR i włączone jest narastające zbocze TCK. Z przełącznika DIP dane wprowadzane są do rejestru brzegowego w momencie wyjścia ze stanu Capture-DR . W tym momencie przepisywane są też dane z kopii wejściowego rejestru brzegowego do wyjściowego rejestru brzegowego. Przechodząc natomiast do stanu Update-DR , dane z rejestru brzegowego przepisywane są do kopii (zatrzasku) rejestru brzegowego. Na slajdzie przedstawiono także działanie diod wejściowych i wyjściowych. Pokazują one zewnętrzne stany układu. Działanie diod wejściowych jest bardzo proste zapalają się, gdy włączymy odpowiadające im pozycje w przełączniku DIP. Diody wyjściowe działają w zależności od zawartości kopii rejestru instrukcji. Gdy kopia ta zawiera same 0 diody wyjściowe informują o stanie kopii wyjściowego rejestru brzegowego.
