Emulator JTAG Laboratorium Wprowadzenie

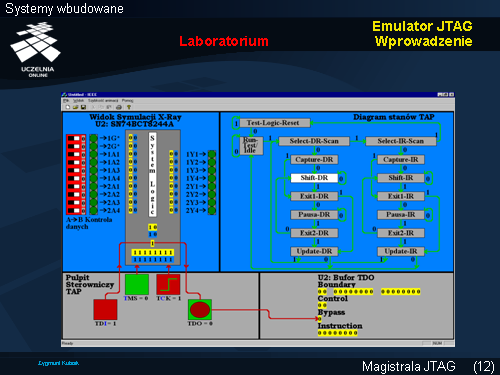

Kolejna zmiana stanu zegara przy TDI = 1 i TMS = 0 spowoduje przejście przez rejestr obejściowy wprowadzając do niego wartość określoną przez TDI, a wartość z tego rejestru zapisana jest do bufora rejestru BYPASS. Stan ten przedstawia slajd. Pole stanu Shift-DR pozostaje nadal aktywne (o kolorze białym), sygnał przy TMS = 0 kieruje się ponownie do tego stanu. Po przełączeniu w stan niski przełącznika TCK, wskaźnik TDO zmieni się symulując włączenie wskaźnika, a wartość umieszczona poniżej zmieni się na 1.
Dotychczas omówiona była komunikacja z rejestrem danych, do której powrócimy w dalszej części tego rozdziału. Obecnie będziemy dążyć do zrealizowania komunikacji z rejestru instrukcji. W tym celu należy przejść przez pozostałe stany w rejestrze danych. Należy zwrócić szczególną uwagę gdy dojdziemy do stanu Update-DR, w którym to zerowany jest rejestr obejściowy. W tym momencie kierujemy się do stanu Select-IR-Scan poprzez odpowiednie ustawianie przełącznika TMS.
