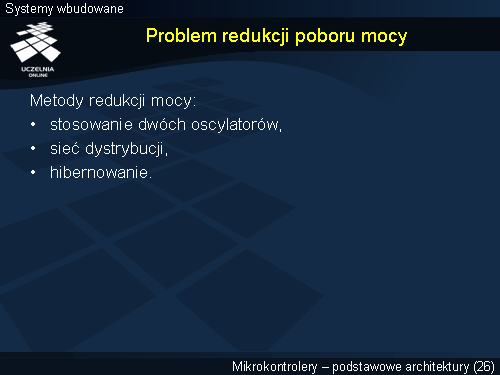

Problem redukcji poboru mocy

Od mikrokontrolerów wymaga się by spełniały rygorystyczne wymagania dotyczące ilości pobieranej energii. Pobór mocy zależy od częstotliwości pracy, dlatego podstawą jest metoda redukcji mocy poprzez elastyczne sterowanie częstotliwością zegara taktującego. Realizowane jest to na kilka sposobów. Jednym z nich jest stosowanie dwóch oscylatorów. W tym przypadku przejście na niższą częstotliwość powoduje spadek pobieranej mocy. Drugim sposobem jest odłączanie od sygnału zegara jednostki centralnej, urządzeń peryferyjnych lub całkowite wstrzymanie pracy oscylatora. Trzecim sposobem jest wstrzymanie sygnału zegarowego, gdy nie jest konieczna praca mikrokontrolera – tzw. przejście w stan hibernacji.
