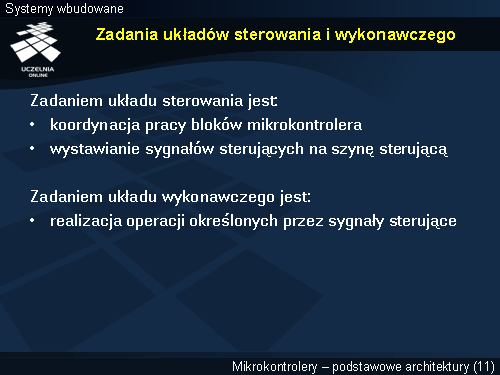

Zadania układów sterowania i wykonawczego

Zadania układów sterowania i wykonawczego


Zadaniem układu sterowania jest nadzorowanie pracy poszczególnych bloków funkcjonalnych mikrokontrolera podczas wykonywania programu. Natomiast układ wykonawczy odpowiedzialny jest za wykonywanie operacji określonych przez układ sterowania. Decyzje o tym, w jaki sposób przebiegać ma dana operacja należy do bloku sterowania, który korzysta z rozkazów przesyłanych przez szynę danych oraz z sygnałów generowanych przez układ wykonawczy. Sygnały sterujące przesyłane są za pomocą dwukierunkowej szyny sterującej. Szyna sterująca połączona jest ze wszystkimi blokami funkcjonalnymi mikrokontrolera.
