Systemy wbudowane(4)

Systemy wbudowane(4)

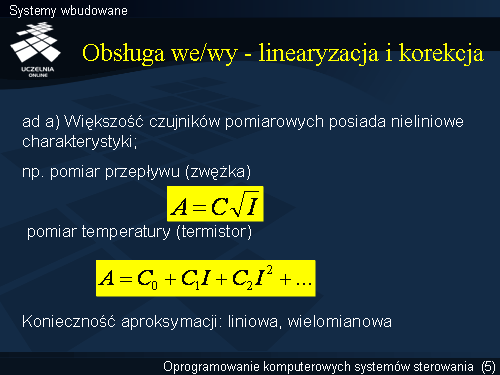

Zdecydowana większość współczesnych czujników pomiarowych posiada nieliniowe charakterystyki. Dla przykładu podano zależność na przepływ (A) mierzony tradycyjnie za pomocą zwężki. Bezpośrednim sygnałem mierzonym jest spadek ciśnienia na zwężce (I).

Inny przykład dotyczy pomiaru temperatury za pomocą termistora. W tym przypadku rezystancja termistora (A) jest funkcją zmian temperatury (I) w stosunku do temperatury odniesienia opisaną wielomianem.

Podane przykłady jednoznacznie sugerują konieczność zastosowania algorytmów aproksymacji. Oprogramowanie KSS winno zatem być wyposażone w określone procedury aproksymacji liniowej i wielomianowej.
