Sw3.6-m5-1.2-Slajd11
Systemy wbudowane(10)
Przetworniki analogowo-cyfrowe są układami często stosowanymi i spotkać można wiele różnych rozwiązań wykorzystujących różnorodne metody przetwarzania analogowo-cyfrowego. Istnieje wiele publikacji książkowych dotyczących projektowania przetworników a/c.

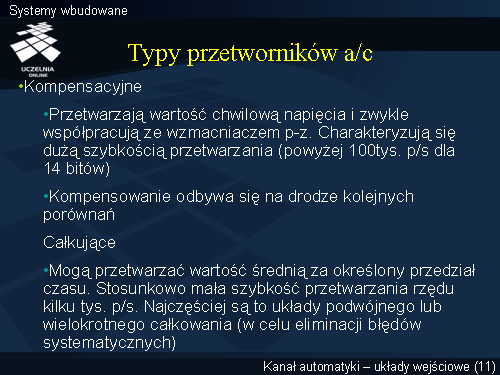

Nie wnikając w specyficzne podziały i klasyfikacje wyróżnimy jedynie dwie główne grupy metod przetwarzania.
Pierwsza grupa metod oparta jest na zasadzie kompensacji napięć. Polega ona na porównywaniu wzorcowych napięć, uzyskiwanych z precyzyjnych dzielników, z napięciem przetwarzanym.
Druga grupa metod polega na zliczaniu impulsów z wzorcowego generatora przez ściśle określony czas zależny od wartości badanego napięcia.
Te dwie ogólne zasady mają swoje różne modyfikacje i stąd też można mówić o wielu typach przetworników a/c.
Przedstawimy jedynie dwa przykłady przetworników a/c, jeden reprezentujący wykorzystanie metody kompensacyjnej i drugi całkujący.
