Systemy wbudowane(9)

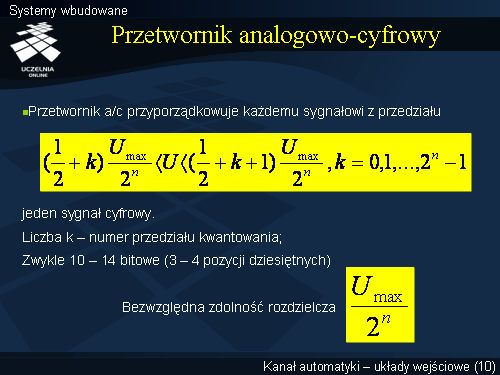

Zakres wartości przetwarzanego napięcia od 0 do Umax zostaje podzielony na k przedziałów kwantowania. Liczba przedziałów kwantowania (a tym samym liczba różnych sygnałów cyfrowych) w zależności od długości słowa n wynosi 2n –1. Przetwornik a/c przyporządkowuje każdemu sygnałowi z przedziału opisanego powyższym wzorem jedno n bitowe słowo (jedną wartość cyfrową). Bezwzględna rozdzielczość przetwornika zależy zatem od długości słowa i wynosi Umax/ 2n. Używa się również pojęcia względnej częstotliwości rozdzielczej opisanej wyrażeniem: 1/ 2n.
Zwiększenie długości słowa powoduje wzrost czasu przetwarzania, stąd tez istnieje konieczność kompromisowego wyboru między dokładnością a czasem przetwarzania. W celu uzyskania 3 – 4 pozycji dziesiętnych w słowie wyjściowym należy wybrać przetwornik 10 – 14 bitowy.
