Systemy wbudowane(14)

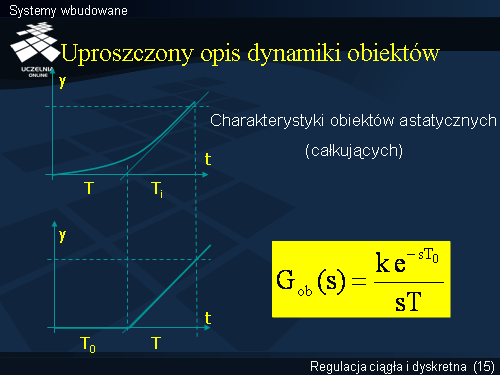

Dla obiektów astatycznych również przyjmujemy zastępczą charakterystykę skokową, której konstrukcję przedstawiono na rysunku. Opisuje ona idealny obiekt całkujący z opóźnieniem (transmitancja zastępcza podana jest obok rysunku). Uzyskane z charakterystyk zastępczych parametry T0 i T stanowią podstawę doboru regulatorów.
