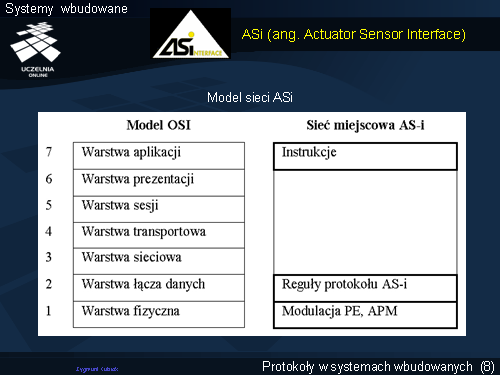

ASi (ang. Actuator Sensor Interface)
Sieć ASi należy do najprostszych sieci miejscowych – łączy punkty binarne. Metodą dostępu stacji do sieci AS-i jest odpytywanie (ang. polling). Jedna ze stacji jest wyróżniona i pełni rolę zarządcy (ang. master), może to być dodatkowy moduł sterownika PLC. Pozostałe węzły są podległe (ang. slaves). Master posiada pełną listę adresów stacji dołączonych do sieci i odpytuje kolejne slave, przekazując w ten sposób zgodę na transmisję w sieci. Jeden master może obsługiwać do 31 punktów podległych, tzw. modułów, które mogą zawierać układy wyjściowe albo wejściowe. Węzeł może obsługiwać 4 punkty binarne, tzn. 2 wejścia i 2 wyjścia, 4 wejścia lub 4 wyjścia. Każdy moduł musi mieć swój adres (1-31) zapisany np. w pamięci EEPROM. Moduły mogą tworzyć sieć o konfiguracji liniowej, gwiaździstej lub drzewiastej. Jako łącze stosowany jest specjalny dwużyłowy (2?1,5mm2), nieekranowany, profilowany kabel o długości do 100m (300m z regeneratorem). Zalety takiego rozwiązania są następujące: prosty montaż i serwis okablowania, szybki i prawidłowy montaż modułów węzłowych sieci, prosta diagnostyka sieci, łatwa rekonfiguracja oraz duża odporność na uszkodzenia mechaniczne. Wadą przyjętego kabla jest mniejsza, w porównaniu ze skrętką, odporność na zakłócenia elektromagnetyczne. Zostało to zrekompensowane przez zwiększenie napięcia zasilania (30V DC) oraz zastosowanie dużych prądowych (60mA) sygnałów sterujących.
