Instrukcje JTAG Laboratorium Wprowadzenie

Działanie podstawowych instrukcji

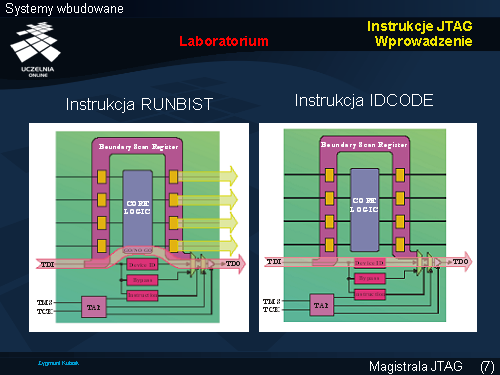

Instrukcja RUNBIST – powodującą wykonanie autotestu elementu; element jest wyizolowany z otoczenia.

Instrukcja IDCODE – przesłanie unikatowego 32-bitowego kodu elementu. Rejestr identyfikacji jest opcjonalny. Jego brak można określić badając pierwszy bit danych wysunięty z danego układu scalonego. Jeżeli bit ten przyjmuje wartość 1, to następne 31 bitów będzie zawartością rejestru identyfikacji, w przeciwnym razie w danym układzie scalonym nie zaimplementowano rejestru identyfikacji i instrukcja wybrała rejestr obejściowy.
