Automaty skończone(6)

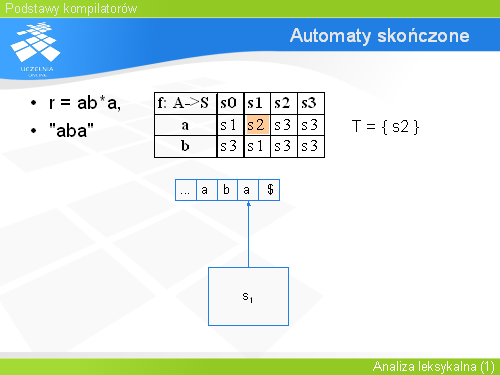

Automat skończony nadal znajduje się w stanie „s1”. Na wejściu automat natrafia na symbol „a”. W tablicy przejść wyszukana więc zostaje komórka znajdująca się na przecięciu wiersza oznaczającego symbol wejściowy (czyli „a”) oraz kolumny oznaczającej bieżący stan (czyli „s1”). Na slajdzie komórka ta została oznaczona kolorem. Zawiera ona stan „s2”. Następnie następuje odczyt stanu z wyznaczonej komórki, zmiana stanu automatu na odczytany stan oraz przejście do kolejnego symbolu znajdującego się na wejściu.
