Automaty skończone(5)

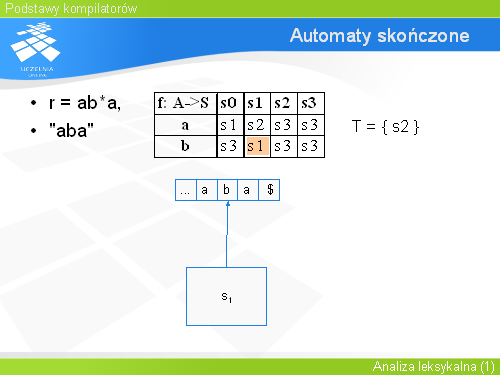

Automat skończony znajduje się w stanie „s1”. Na wejściu automat natrafia na symbol „b”. W tablicy przejść wyszukana więc zostaje komórka znajdująca się na przecięciu wiersza oznaczającego symbol wejściowy (czyli „b”) oraz kolumny oznaczającej bieżący stan (czyli „s1”). Na slajdzie komórka ta została oznaczona kolorem. Zawiera ona ponownie stan „s1”. Automat więc pozostaje w stanie s1 oraz przechodzi do kolejnego symbolu znajdującego się na wejściu.
