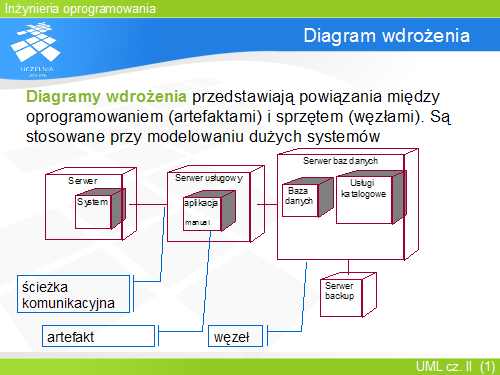

Diagram wdrożenia
Diagram wdrożenia (ang. deployment diagram ) odzwierciedla fizyczną strukturę całego systemu, z uwzględnieniem oprogramowania i sprzętu. Jednostki oprogramowania są reprezentowane przez artefakty (czyli skompilowane wersje komponentu, który można uruchomić), dane i biblioteki. Stronę sprzętową reprezentują węzły, czyli poszczególne urządzenia obliczeniowe, komunikacyjne i przechowujące, powiązane ścieżkami komunikacyjnymi (np. połączeniem TCP/IP).
Diagramy te są rzadko używane przy modelowaniu mniejszych i średnich systemów, dlatego zwykle ich rola jest ograniczona. Ponieważ posługują się zaledwie kilkoma symbolami, dlatego kluczową rolę odgrywają stereotypy nadawane poszczególnym elementom. Pozwalają one doprecyzować znaczenie i funkcję oprogramowania oraz sprzętu.
Diagramy wdrożenia istotną rolę odgrywają przy wdrażaniu dużych, rozproszonych systemów.
