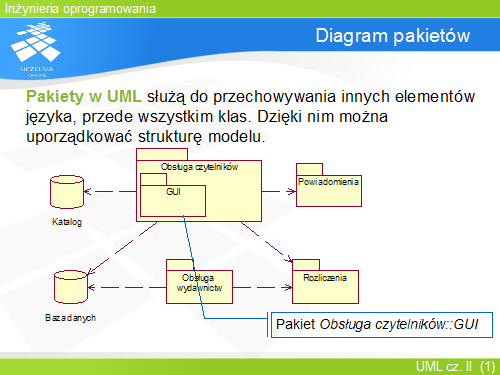

Diagram pakietów
Diagramy pakietów (ang. package diagrams ) służą do modelowania fizycznego i logicznego podziału systemu. Pakiety są elementem strukturalizującym elementy UML i służą do grupowania ich według dowolnego kryterium. W pakiecie można umieścić praktycznie dowolne elementy: klasy, komponenty, przypadki użycia, a także inne pakiety. W ten sposób przedstawiają one drzewiastą strukturę elementów modelu.
Pakiety doskonale nadają się do wizualizacji podstawowych zależności pomiędzy częściami systemu, dzięki czemu łatwo ocenić jakość i stopień powiązań pomiędzy nimi. Dobra struktura pakietów, w której zależności są jasno uporządkowane oraz nie występują (lub występują tylko na niskim poziomie) zależności cykliczne, wspiera późniejszą rozbudowę systemu. W szczególności przydają się w dużych aplikacjach, podzielonych na wiele podsystemów, ponieważ w prosty sposób obrazują podstawowe zależności pomiędzy nimi.
Pakiet tworzy także jednostkę hermetyzacji: elementy z pakietu odwołują się do elementów zewnętrznych posługując się ich pełnymi kwalifikowanymi (zawierającymi nazwy pakietów) nazwami, zgodnie z ich zakresem widoczności, natomiast wewnątrz pakietu elementy mogą odwoływać się do siebie bezpośrednio.
Elementy wewnątrz pakietu mogą mieć jeden z dwóch poziomów widoczności: prywatny lub publiczny. Elementy publiczne są widziane i mogą być użyte poza własnym pakietem, natomiast prywatne – nie. Aby elementy pakietu mogły odwołać się do elementów prywatnych z innego pakietu, muszą go importować. Oznacza to, że elementy te stają się dla importującego pakietu widoczne. Import pakietu oznaczany jest zależnością ze słowem kluczowym «import».
