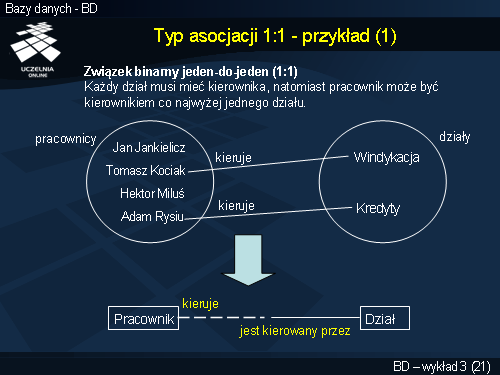

Typ asocjacji 1:1 - przykład (1)

Jako przykład związku binarnego 1:1 rozważmy następujący opis mikro-świata.

"Każdy dział musi mieć kierownika, natomiast pracownik może być kierownikiem co najwyżej jednego działu."

Związek ten łączy encję Pracownik z encją Dział. Jest to związek 1:1 opcjonalny od strony pracownika (linia przerywana) i obowiązkowy - od strony działu (linia ciągła). Oznacza to, że spośród wszystkich pracowników tylko jeden jest kierownikiem konkretnego działu. Istnieją pracownicy, którzy nie są kierownikami żadnych działów. Z drugiej strony, każdy dział musi mieć dokładnie jednego kierownika, którym jest pracownik.
