Cechy związku - przykład (2)

Z opisu tego wynika konieczność zbudowania modelu, w którym wystąpią encje: Pracownik i Samochód. Związek obu encji jest binarnym (łączy encję Pracownik i Samochód), opcjonalnym od strony encji Pracownik (pracownik może mieć samochód), obowiązkowy od strony encji Samochód (samochód musi być własnością pracownika), o typie asocjacji 1:1 (jeden pracownik posiada tylko jeden samochód i jeden samochód jest własnością tylko jednego pracownika).

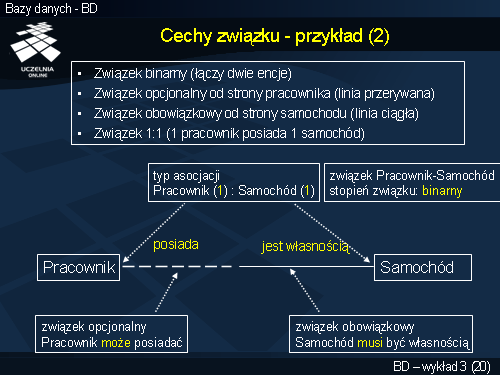

Na diagramie opcjonalność związku jest oznaczana linią przerywaną, a obowiązkowość - liną ciągłą.
