Command: interakcje

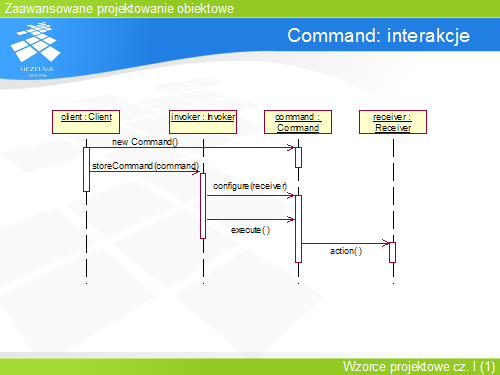

Szczegółowy przepływ sterowania przedstawia diagram sekwencji. Inicjatorem przetwarzania jest obiekt Invoker, który zarządza obiektami typu Command. W momencie nadejścia żądania wykonania określonej operacji Invoker parametryzuje skojarzony z nią obiekt Command właściwym odbiorcą ich działań, czyli obiektem Receiver. Następnie wywołuje metodę execute () w tym obiekcie, powodując określone skutki w obiekcie Receiver, widoczne dla Klienta.
