Metoda punktów funkcyjnych

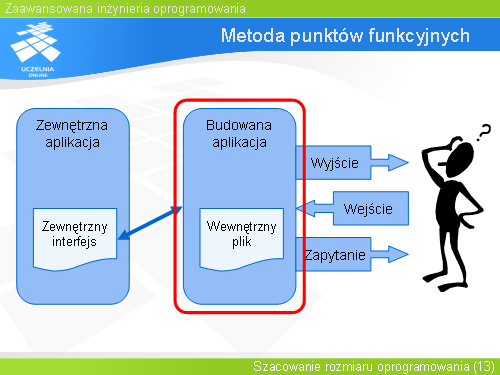

Obrazowo można to przedstawić na następującym diagramie. Szacowany system jest zaznaczony na czerwono.

Poszczególne elementy to:

- plik wewnętrzny - permanentnie przechowuje dane istotne dla użytkownika. System informacyjny zarządza tymi danymi

- interfejs zewnętrzny - również przechowuje permanentnie dane. System informacyjny je odczytuje, lecz są one zarządzane z poziomu innej aplikacji.

- wejście - na podstawie bodźca zewnętrznego, informacja w pliku wewnętrznym jest uaktualniana

- wyjście - sposób prezentacji danych z plików i interfejsów zewnętrznych.

- zapytanie - proste wejście/wyjście
