Sw3.6-m7-1.2-Slajd3
Wprowadzenie Rozwój systemów nadzorowania procesów przemysłowych

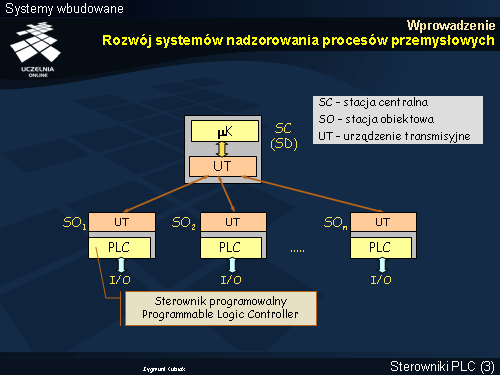

Slajd przedstawia system sterowania uwzględniający w swojej strukturze sterowniki PLC.
Istotny postęp nastąpił w latach 80-tych, w momencie pojawienia się względnie tanich monolitycznych procesorów 8-bitowych. Do najpopularniejszych należały Intel 8080 oraz Zilog Z80.
W stacji centralnej pojawiły się komputery o zdecydowanie większej mocy - mikrokomputery. Rozwiązania sterowników stacji obiektowych również stały się bardziej uniwersalne dzięki wykorzystaniu mikroprocesorów. Znalazły one zastosowanie w pierwszych programowalnych sterownikach – sterownikach PLC. W rezultacie stacje obiektowe mogły realizować różne zadania autonomiczne, np. regulację dwupoziomową wody w zbiorniku, czy regulacja ciśnienia gazu. W tych przypadkach zadania stacji centralnej sprowadzały się do ustalania limitów wartości oraz odczytu wartości bieżącej. Zmniejszyła się ilość danych wymienianych między SC i SO. W rezultacie system mógł obsługiwać więcej punktów we/wy, a stacja centralna mogła realizować dodatkowe zadania w postaci wizualizacji procesu, archiwizacji danych i raportowania.
Sterowniki PLC programowane są aktualnie przy specjalnych języków programowania z poziomu komputera PC. Głównym kryterium doboru sterownika do obiektu jest liczba we/wy. Wprowadzenie sterowników PLC w rezultacie spowodowało obniżkę kosztów projektowania i budowania systemów sterowania. Skrócił się czas wdrażania systemu, uprościło się serwisowanie a zwiększyła się niezawodność systemu.
