Organizacja sterownika PLC
Sterownik PLC od strony rozwiązań układowych niewiele różni się od innych sterowników. Do charakterystycznych różnic natomiast należą:
- architektura z punktu widzenia programisty,
- działanie sterownika,
- języki programowania,

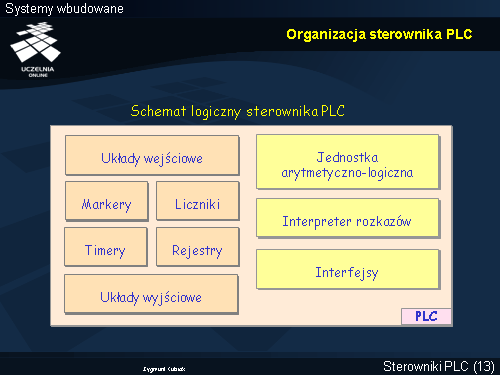

Pierwsza cecha tkwi w oprogramowaniu, które powoduje, że programista użytkownik ma do swojej dyspozycji wyłącznie pewne układy funkcjonalne. Należą do nich Układy wejściowe , Układy wyjściowe , Markery , Liczniki , Timery i Rejestry . Natomiast zupełnie zbędna jest znajomość rzeczywistej architektury sterownika. Z punktu widzenia użytkownika nie ma znaczenia np. typ procesora, jego lista rozkazów, adresy pamięci, układów we/wy itp.
Program użytkownika na bieżąco tłumaczony jest przy pomocy Interpretera rozkazów.
