Języki programowania Przekaźnikowe rozwiązania systemów sterowania

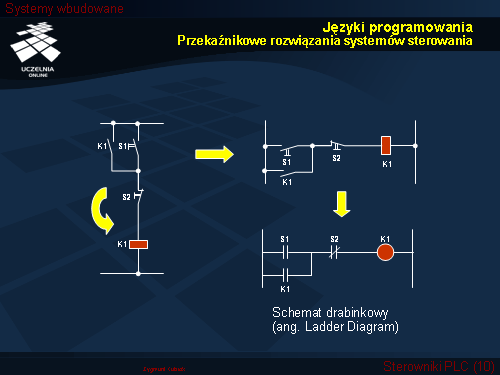

Drugi etap przekształcenia polega na wprowadzeniu uproszczonych symboli styków i cewek.

Uzyskano w efekcie tzw. schemat drabinkowy (ang. ladder diagram). W tej postaci schemat sterowania można przedstawić na arkuszu o stałej szerokości, niezależnie od jego złożoności.
