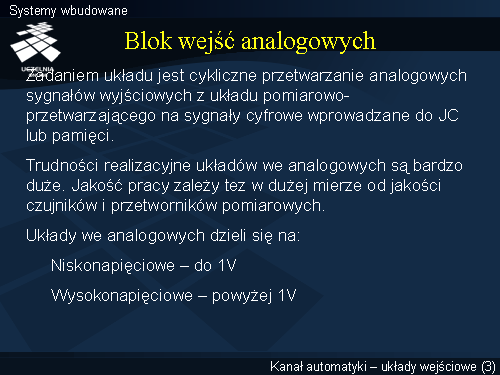

Sw3.6-m5-1.2-Slajd3
Systemy wbudowane(2)
Rozpoczniemy od bloku wejść analogowych. Zadaniem układu jest cykliczne przetwarzanie analogowych sygnałów wyjściowych z układu pomiarowo-przetwarzającego na sygnały cyfrowe wprowadzane do JC lub pamięci.
Podobnie jak w przypadku układów wyjść analogowych tak i tutaj występuje konieczność zmiany charakteru sygnału z analogowego na cyfrowy. Szczególne znaczenie tego bloku zauważyć można w przypadku wykorzystania komputera w układach regulacji wielkości analogowych. Jakość regulacji zależy od jakości czujników i przetworników pomiarowych oraz jakości transmisji realizowane przez układ wejść analogowych.
Zwykle układy we analogowych dzieli się na:
- niskonapięciowe – do 1V,
- wysokonapięciowe – powyżej 1V.
Konstrukcyjnie układy wejść analogowych zawierają kilka torów pomiarowych ze wstępną obróbka sygnału, który dalej wprowadzany jest poprzez multiplekser analogowy do układu przetwarzania analogowo- cyfrowego.
