Systemy wbudowane(5)

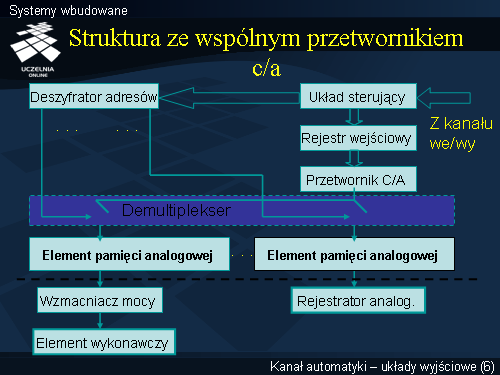

Alternatywna struktura ze wspólnym przetwornikiem c/a przedstawiona została na rysunku. W tym rozwiązaniu następuje przetworzenie sygnału cyfrowego na analogowy przeznaczony do wysłania na obiekt i następnie wybór toru przesłania sygnału analogowego. Zadanie wyboru toru przesyłania sygnału realizuje demultiplekser sterowany przez deszyfrator adresów. Analogowa wartość sygnału zapamiętywana jest w elementach pamięci analogowej i wykorzystywana do wysterowania urządzeń wykonawczych.
Niewątpliwa zaletą tej struktury jest wykorzystanie tylko jednego przetwornika c/a.
Układ posiada jednak kilka wad. Podstawowa to konieczność stosowania stosunkowo kosztownych analogowych elementów pamięci oraz demultipleksera analogowego.
W dalszej części wykładu zostaną omówione główne cechy zastosowanych elementów struktury układów wyjść analogowych.
