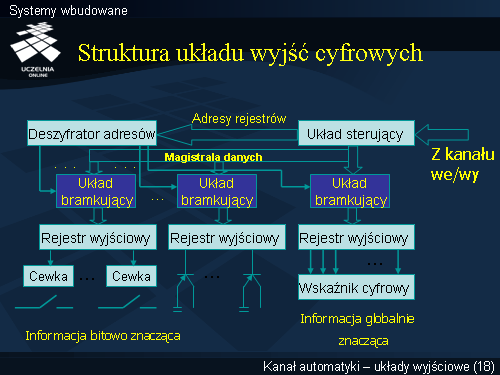

Schemat struktury układu wyjść cyfrowych przedstawiono na rysunku. Wysłana z komputera sterującego informacja poprzez kanał we/wy przekazywana jest do układu sterującego wraz z adresem toru sygnału (urządzenia, które należy wysterować). Układ sterujący organizuje przekaz informacji i za pomocą układów bramkujących wybrany zostaje właściwy tor sygnału. W zależności od charakteru sterowanego urządzenia można mówić o informacji bitowo znaczącej, która cechuje się tym, że każdy bit informacji odnosi się do innego urządzenia wykonawczego. Natomiast informacja globalnie znacząca dotyczy tych urządzeń wykonawczych, które wymagają pełnego słowa zawierającego niezbędne dane o sposobie pracy danego urządzenia.
