Systemy wbudowane(14)

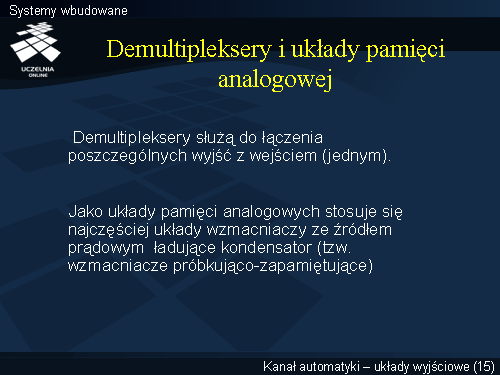

Kolejnym elementem układu wyjść analogowych są demultipleksery. Służą one do przekazywania sygnału z komputera na poszczególne wyjścia (tory sygnału) układu. Cechy idealnego demultipleksera można określić następująco: realizuje połączenie wejścia z wybranym wyjściem w sposób bezstratny i bezszumny przy równoczesnym braku jakiegokolwiek sygnału na wyjściach nieaktywnych.

Wymagania te można zrealizować w różnym stopniu w zależności od jakości technicznych rozwiązań.

W układach wyjść analogowych ze wspólnym przetwornikiem c/a występuje również konieczność stosowania analogowych układów pamięci.

Najczęściej są to układy wzmacniaczy ze źródłem prądowym ładujące kondensator (tzw. wzmacniacze próbkująco-zapamiętujące).
