Systemy wbudowane(10)

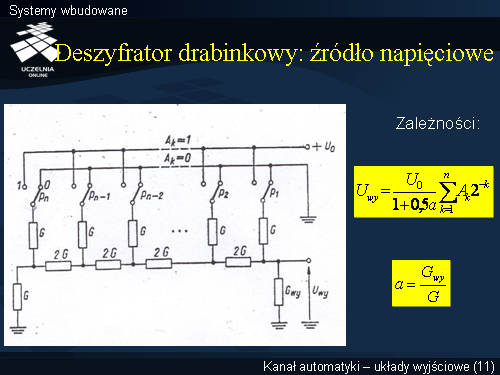

Na rysunku przedstawiono rozwiązanie układu w przypadku wykorzystania tak zwanego połączenia drabinkowego. Niewątpliwą zaletą tego rozwiązania jest zastosowanie rezystorów o dwóch wartościach konduktancji - G i 2G. Wybór n rezystorów o rezystancji G i n rezystorów o rezystancji 2G jest nieporównywalnie prostszy niż dobór n różnych rezystorów. Wadą tego rozwiązania jest jedynie konieczność użycia dwukrotnej liczby rezystorów w stosunku do rozwiązania z wagami 2n.

Obok rysunku umieszczono wzór na wartość napięcia odłożona na rezystorze wyjściowym.
