Systemy wbudowane(8)

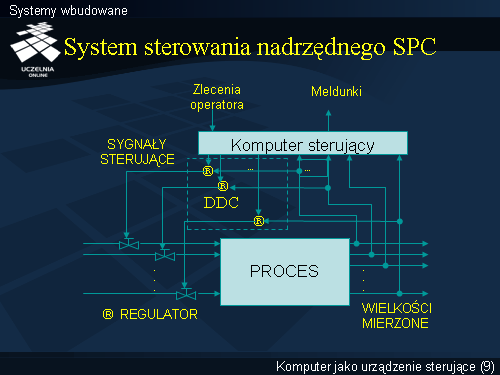

Na kolejnym rysunku przedstawiono strukturę systemu sterowania nadrzędnego SPC, w którym komputer sterujący spełnia rolę nadrzędną w stosunku do regulatorów klasycznych lub systemu DDC (na rysunku zaznaczonego linią przerywaną).
System SPC ma strukturę bardziej „otwartą” i może być rozwijany w czasie normalnego działania procesu (pod kontrolą regulatorów klasycznych lub systemu DDC).
W dziedzinie obliczeń system SPC realizuje:
- wyznaczanie bieżących wartości zmiennych procesowych, których nie można bezpośrednio zmierzyć,
- wykonanie wyspecjalizowanych procedur obliczeniowych dotyczących sterowania,
- predykcję stanów procesu,
- zestawienia danych, dokumentację.
System SPC jest niewątpliwie bardziej złożonym systemem zapewniającym jednakże większą niezawodność pracy. Istnienie klasycznego systemu sterowania pozwala na pracę całego systemu w przypadku awarii KSS.
