Systemy wbudowane
Inteligentne sensory

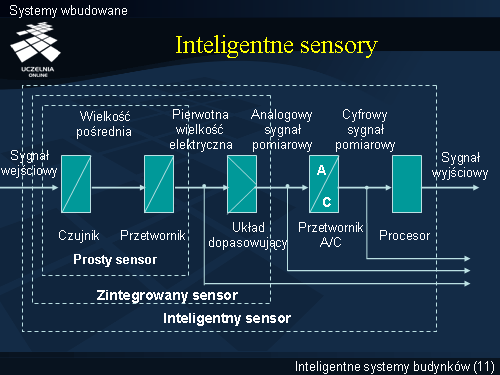

Czujnik pomiarowy stanowi nieodzowny element każdego układu regulacji, pozwala bowiem na uzyskanie informacji o stanie obiektu (procesu) niezbędnej do podjęcia właściwej decyzji odnośnie do dalszych losów obiektu. Pomiar interesującej nas wielkości fizycznej może stanowić istotny problem, szczególnie gdy istnieje konieczność wielostopniowego przekształcania wielkości mierzonej na szereg wielkości pośrednich zanim uzyskamy pożądany sygnał elektryczny. Kolejne etapy przekształcania sygnału pomiarowego podano na rysunku. Stopień automatyzacji pośrednich elementów przekształcenia sygnału określa poziom integracji urządzenia pomiarowego, począwszy od prostego sensora do czujnika inteligentnego. Niezależnie od stopnia integracji, stawia się sensorom określone wymagania metrologiczne ifunkcjonalne, do których należą:
·jednoznaczne odwzorowanie wielkości wejściowej,
·wyłączna zależność wielkości wyjściowej od wielkości wejściowej,
·pomijalnie małe oddziaływanie zwrotne,
·liniowość,
·nieczułość na zakłócenia,
·normalizacja sygnału wyjściowego,
·zasilanie energią elektryczną,
·samodiagnostyka.
Inteligentny sensor posiada wbudowany układ mikroprocesorowy, który realizuje wymienione powyżej zadania.
Obecnie producenci oferują bardzo różnorodny zestaw urządzeń, w praktyce umożliwiający efektywny pomiar niemal wszystkich wielkości fizycznych niezbędnych do sterowania procesami.
