Sieć bezprzewodowa ZigBee / IEEE 802.15.4

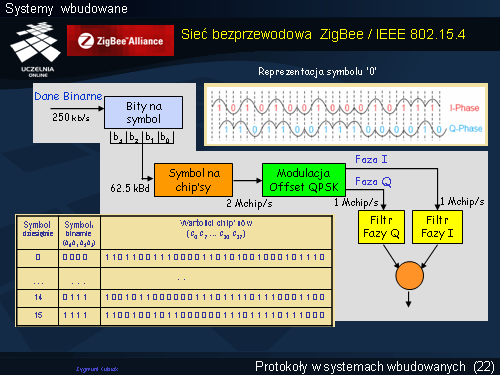

Stosowana jest złożona modulacja fazowa z rozpraszaniem widma metodą sekwencji bezpośredniej DSSS (ang. direct sequence spread spectrum). W przypadku modulacji O-QPSK (ang. offset quadrature phase-shift keying) cztery kolejne bity informacyjne, tworzące tzw. symbol zastępowane są odpowiednio dobraną (1 z 16) sekwencją 32 bitów (ang. chips). Daje to możliwość pracy przy słabym współczynniku S/N (ang. signal to ratio, stosunek sygnału do szumu), wynikającym albo z powodu zakłóceń albo niskiej mocy nadajnika.
Dla wielobajtowych pól danych najpierw transmitowany jest bajt najmłodszy. Każdy bajt dzielony jest na czterobitowe symbole. Młodszy symbol transmitowany jest jako pierwszy. Następnie symbolowi przyporządkowywana jest 32-elementowa reprezentacja. Jako pierwszy transmitowany jest najmłodszy chip c0 . W modulacji O-QPSK, każdy komponent (chip) reprezentowany jest w postaci połówki sinusoidy. Dokładniej, zamiast jednego ciągu komponentów stosowane są dwa przesunięte względem siebie o 90 stopni. Komponenty o numerach parzystych nazywane są fazowymi (ang. in-phase (I)), natomiast nieparzyste - kwadraturowymi (ang. quadrature (Q)).
