Sterowanie pracą mieszalnika

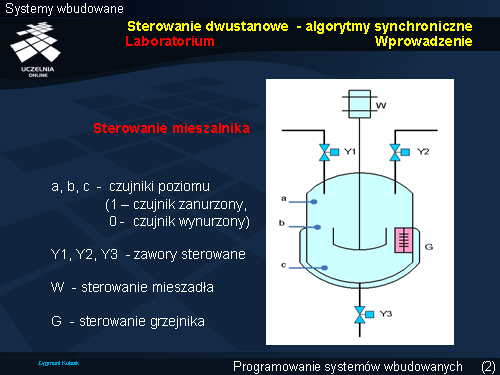

Prostym przykładem jest sterowanie pracą mieszalnika. Algorytm jest następujący:

• zakładamy, że zbiornik jest pusty;
• proces uruchamiamy naciśnięciem przycisku S (Start), co powoduje otwarcie zaworu Y1 i napełnianie medium 1 ;
• osiągnięcie poziomu b , powoduje zamknięcie zaworu Y1 , otwarcie zaworu Y2 , a więc dopływ medium 2 oraz uruchomienie mieszadła W ;
• osiągnięcie poziomu a , powoduje zamknięcie zaworu Y2 i włączenie na zadany czas grzejnika G ;
• po upływie czasu t następuje wyłączenie mieszadła W i grzejnika G oraz otwarcie zaworu Y3 , opróżniającego zbiornik;
• gdy poziom cieczy spadnie poniżej czujnika c , następuje zamknięcie Y3 ;
• jeżeli przycisk S jest nadal wciśnięty, to cykl się powtarza.
