Sterowanie dwustanowe - algorytmy synchroniczne Laboratorium Wprowadzenie
Sterowanie diodami LED
W realizacji synchronicznej mikrokontroler cyklicznie sprawdza, w której fazie znajduje się sterowanie.

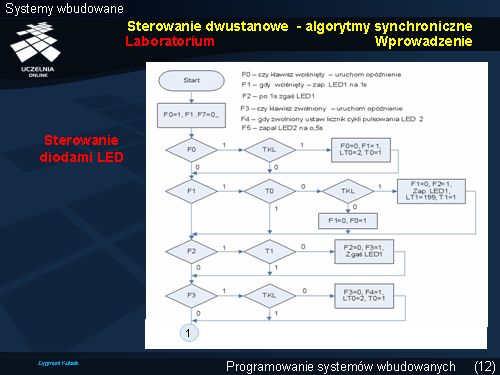

W realizacji algorytmów synchronicznych nie ma potrzeby wykorzystywania w programie pętli typu for .. next . Faza programu z reguły zawiera blok (-i) decyzji i blok wykonawczy, ale jak pokazano na rysunku, faza może obejmować tylko bloki decyzji (F7) lub tylko blok wykonawczy (F5). Zależy to od programu – blok F5 rozpoczyna pętlę pulsowania diody LED2 i dlatego należało go wyodrębnić.
