Architektura JTAG Laboratorium Wprowadzenie

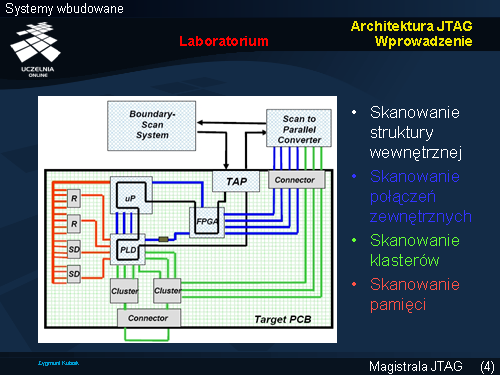

Szeregowa magistrala JTAG pozwala testy układów wyposażonych wewnętrznie w taka magistralę (czarne linie).

Możliwe jest przeskanowanie połączeń między tymi elementami (niebieskie linie).

Testowanie układów pozbawionych magistrali JTAG (zielone linie).

Testowanie innych elementów o specyficznym działaniu, np. pamięci (czerwone linie).
