Emulator JTAG Laboratorium Wprowadzenie

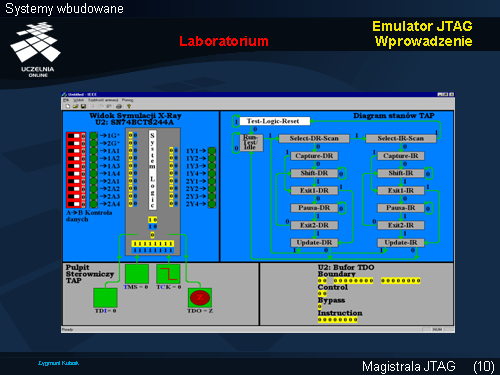

Szczegółowo działanie systemu JTAG wyjaśnić może Emulator JTAG . Program ten pozwala na testowanie wirtualnego elementu SN74BCT8244A. Na slajdzie pokazano ekran startowy układu. Został on podzielony na cztery części: pulpit sterowniczy, pole badanego układu, diagram stanów sterownika TAP oraz stan wybranych rejestrów. Wszystkie akcje użytkownika są animowane na ekranie.
Na rysunku tym wszystkie przełączniki DIP ustawione są w pozycji 0, podobnie jak przełączniki TDI, TMS i TCK. Podświetlone pole stanu Test-Logic-Reset świadczy o tym, że symulacja przechodzenia przez poszczególne stany rozpocznie się właśnie od tego stanu.
Zainicjujemy teraz przejście ze stanu Test-Logic-Reset do stanu Run-Test/Idle, a więc przycisk TMS pozostaje w stanie 0, co odczytać możemy z wartości określonej przy strzałce, natomiast przycisk TCK przełączamy w stan 1. Zauważymy, że pole stanu Test-Logic-Reset zmieniło kolor z białego na szary, następnie strzałka między tymi stanami zmieniła kolor na czerwony (co możemy zobaczyć w czasie działania programu), a po przejściu do stanu Run-Test/Idle kolor strzałki z powrotem zmienia się w zielony. Po przejściu do zadanego stanu kolor pola zmienia się z szarego na biały. W tym momencie stanem aktywnym jest stan Run-Test/Idle. Teraz przejście do następnego stanu rozpatrujemy względem stanu podświetlonego czyli obecnie jest to Run-Test/Idle. By teraz dokonać przejścia do stanu Select-DR-Scan należy postępować podobnie jak poprzednio z tą różnicą, że sygnał TMS musi być 1. Realizujemy to przez zaznaczenie kursorem myszki i klikamy lewym jej przyciskiem lub wykorzystujemy do tego klawiaturę wciskając klawisz „T”.
