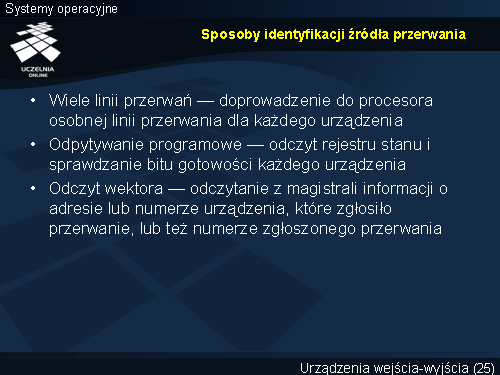

Sposoby identyfikacji źródła przerwania
Podejście z wieloma liniami przerwań wymagałoby tylu linii przerwań, ile jest urządzeń mogących zgłosić przerwanie. Linii tych może być niemal zawsze albo za dużo albo za mało, podejście jest więc trudne do zrealizowania w systemie ogólnego zastosowania.
Odpytywanie programowe wymaga odczytania i zinterpretowania stanu każdego urządzenia. Można się oczywiście ograniczyć do tych urządzeń, dla których w tablicy urządzeń jest odnotowany fakt realizacji operacji. Wymaga to jednak przeglądania tablicy urządzeń, ogólnie jest więc czasochłonne.
Odczyt wektora wymaga umieszczenia odpowiednich informacji (numeru urządzenia, adresu urządzenia lub numeru przerwania) na magistrali. Informacja może zostać wystawiona po potwierdzeniu otrzymania przerwania przez procesor (odpytywanie sprzętowe). Sygnał potwierdzający otrzymanie przerwania propagowany jest łańcuchowo przez urządzenia aż do napotkania tego, które zgłosiło przerwanie. Innym sposobem jest uzyskanie wyłączności dostępu do magistrali i wystawienie odpowiedniego wektora przed zgłoszeniem przerwania (arbitraż na magistrali).
Rozwiązaniem hybrydowym jest użycia sterownika przerwań. Ma on wiele linii wejściowych i jedną wyjściową, podłączoną do odpowiedniego wejścia procesora. Po stwierdzeniu przerwania wystarczy odpytać sterownik przerwań, na której linii nastąpiło zgłoszenie. Sterownik przerwań ma jednak taką samą wadę, jak procesor, jeśli chodzi o liczbę wejściowych linii przerwań. Dlatego podejście to łączy się z odpytywaniem programowym. Wiele urządzeń może zgłaszać przerwanie o tym samym numerze. Obsługa przerwania rozpoczyna się od zidentyfikowania numeru przerwania, a następnie odpytywane są wszystkie urządzenie, które zgłaszają przerwanie o tym numerze. W praktyce wygląda to tak, że z każdym numerem przerwanie związany jest łańcuch modułów sterujących. W ramach obsługi przerwania uruchamiana jest odpowiednia procedura kolejnego modułu, a jaj zadaniem jest stwierdzenie, czy urządzenie przez nią obsługiwane uzyskało stan gotowości.
