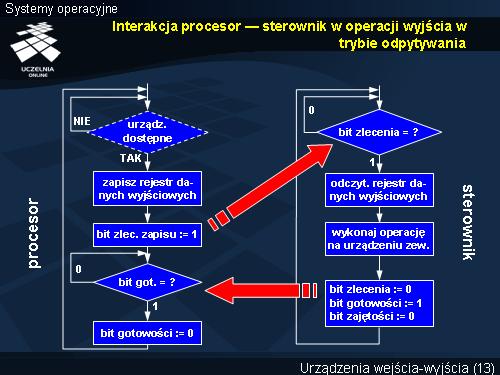

Interakcja procesor — sterownik w operacji wyjścia w trybie odpytywania
Interakcja pomiędzy procesorem a sterownikiem w najprostszym przypadku mogłaby się opierać na 2 bitach. W zaprezentowanym rozwiązaniu sam stan sterownika reprezentowany jest przez 2 bity (gotowości i zajętości).
Dla uproszenia dalszej prezentacji przyjęto, że ustawienie bitu gotowości po zakończeniu operacji oznacza pomyślne zakończenie. Brak ustawienia bitu gotowości oznacza błąd, co z kolei jest sygnalizowane przez odpowiednie bity kodu błędu w rejestrze stanu. W przypadku operacji wyjścia bit gotowości oznacza zatem, że udało się przekazać zawartość rejestru danych do urządzenia i ją przetworzyć.
Sterownik urządzenia czeka na zlecenie od procesora, sprawdzając bit gotowości zlecenia zapisu. Należy w tym miejscu podkreślić różnicę pomiędzy bitem gotowości urządzenia w rejestrze stanu oraz bitem gotowości zlecenia (nazywanym krótko bitem zlecenia) w rejestrze sterowania. Procesor, realizując program modułu sterującego, sprawdza, czy urządzenie jest dostępne (czy bity gotowości i zajętości są skasowane). Dla uproszczenia przyjęto, że robi to również w trybie odpytywania. Biorąc pod uwagę fakt, że procesor oczekuje na zakończenie operacji wejścia-wyjścia, odczytując rejestr stanu, nie wydaje się możliwe, aby urządzenie było zajęte, a procesor realizował kolejne zlecenie. Sytuacja taka mogłaby ewentualnie mięć miejsce w systemach wieloprocesorowych lub w przypadku odpytywania okresowego.
Operacja wyjścia polega na zapisaniu rejestru danych wyjściowych, a następnie ustawieniu bitu gotowości polecenia zapisu. Po wydaniu zlecenia procesor przechodzi w tryb odpytywania rejestru stanu w celu sprawdzenie bitu gotowości, a sterownik realizuje zlecenie. Po zrealizowaniu zlecenia sterownik ustawia bit gotowości (na co czeka procesor) oraz kasuje bit zajętości i przechodzi do oczekiwania na kolejne zlecenie.
