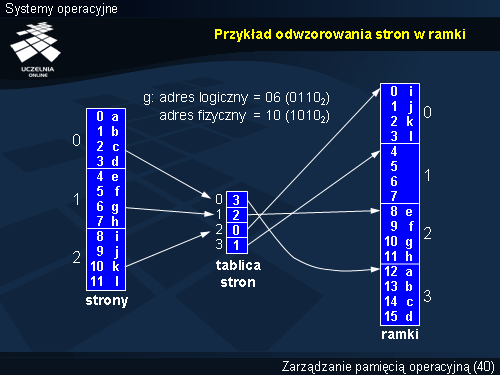

Przykład odwzorowania stron w ramki

Przykład pokazuje sens stronicowania. W obrazie logicznym (po lewej) pod adresami do 0 do 11 znajdują się kody kolejnych znaków (liter alfabetu). W obrazie fizycznym kolejność jest zupełnie inna, a dane nie zajmują nawet ciągłego obszaru. Przykład adresowania litery g obrazuje transformację. Adres logiczny 6 (dziesiętnie) po zastąpieniu dwóch bardziej znaczących bitów (wartości 1) zgodnie z zawartością tablicy stron na pozycji 1 zamieniany jest na 10 (dziesiętnie).

Przykład ma charakter poglądowy, dlatego rozmiar strony wynosi zaledwie 4 bajty. W żadnym rzeczywistym rozwiązaniu nie jest to tak mała jednostka.
