Pok-8-wyk-Slajd82

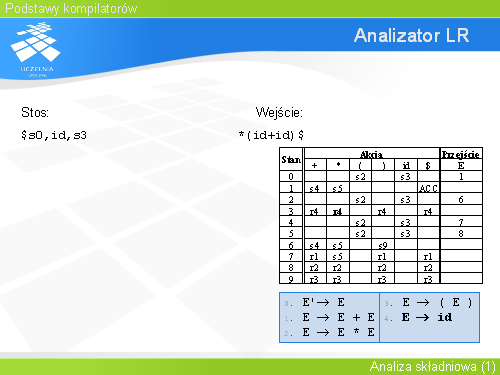

Analizator LR(1)

Akcja zostaje wykonana. Symbol id jest przesunięty na stos. Zaraz za nim na stosie umieszczony zostaje stan w którym teraz znajduje się analizator.

Ponieważ analizator jest w stanie 3, a kolejnym symbolem na wejściu jest *, więc odszukiwana jest kolumna oznaczona gwiazdką w wierszu oznaczonym stanem numer 3. W polu akcja znajduje się r4, czyli redukcja produkcją czwartą.
