Tablica SLR(1)

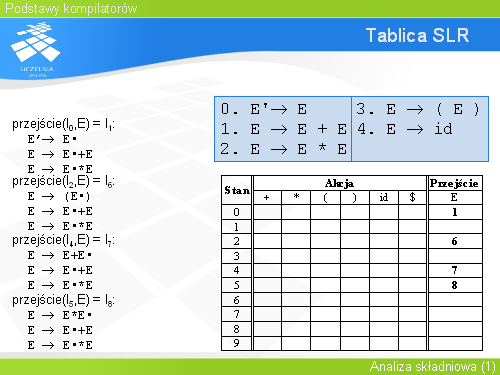

Rozpatrzmy najpierw sytuacje, w których następuje przejście po redukcji do nieterminala E. Po lewej stronie slajdu przedstawione zostały wszystkie zbiory sytuacji zawierające kropkę po symbolu nieterminalnym E. Odnajdujemy zbiór z którego nastąpiło to przejście i w kolumnie przejść wpisujemy odpowiednią wartość.

Jeśli mamy przejście ze zbioru I0 do I1, jak to ma miejsce w przypadku pierwszego prezentowanego zbioru sytuacji, to na przecięciu stanu 0 i nieterminala E wpisujemy wartość 1. W podobny sposób uzupełniamy pozostałe komórki wpisując 6, 7 oraz 8 odpowiednio dla stanów drugiego, czwartego i piątego.
