Implementacja DAS (1)

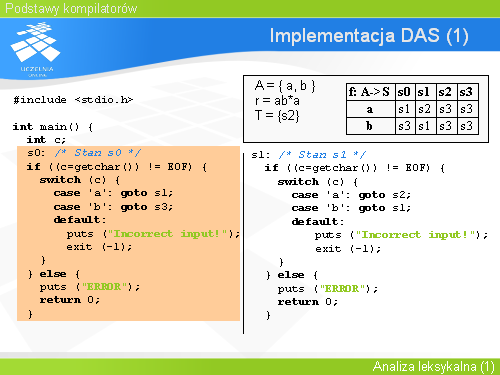

Proszę zwrócić uwagę w jaki sposób reprezentowane są stany w tej implementacji. Slajd zawiera kod dla stanów s0 oraz s1.

Stan s0, rozpoczyna się taką etykietą s0. Dalej następuje wczytanie znaku z wejścia i sprawdzenie czy nie jest to przypadkiem ostatni znak. Jeśli nie, to zgodnie z zapisem znajdującym się w tabeli przejść następuje skok do etykiety oznaczającej pożądany stan.

Domyślną akcją w przypadku pojawienia się na wejściu symbolu z poza rozpatrywanego alfabetu jest wypisanie informacji o błędnym wejściu oraz zakończenie programu.

Jeśli natomiast na wejściu nie pojawi się żaden symbol wejściowy co jest równoważne z zakończeniem przetwarzania – pojawia się informacja o błędzie, gdyż stan s0 nie jest stanem akceptującym.
