Przejścia konfliktowe(5)

Przejścia konfliktowe(5)

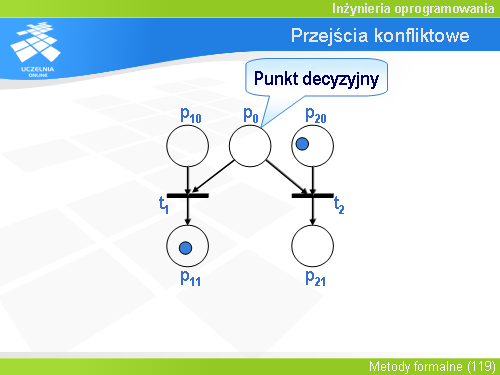

Jeśli odpalone zostanie przejście t1, to zostaną „skonsumowane” znaczniki znajdujące się w miejscach p10 i p0, natomiast pojawi się znacznik w miejscu p11 „wyprodukowany” przez łuk wyjściowy tranzycji t1. W rezultacie żadne przejście nie będzie gotowe od odpalenia. Lewe (t1) nie, bo nie ma znaczników w miejscach p10 i p0. Prawe przejście (t2) też nie jest gotowe do odpalenia, bo co prawda jest znacznik w p20 ale brakuje znacznika w p0 (jeśli tranzycja ma dwa łuki wejściowe, to znaczniki muszą być w obu miejscach związanych z tymi łukami, aby tranzycja była gotowa do odpalenia).
