Bardzo prosty przykład

Bardzo prosty przykład

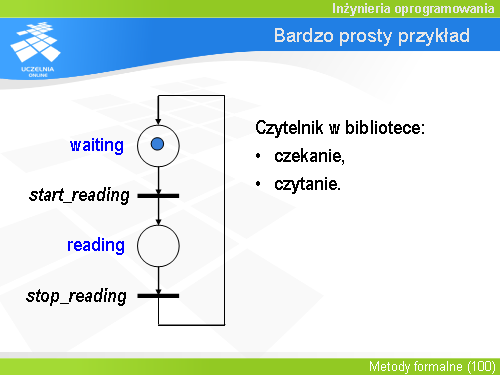

Rozważmy w charakterze przykładu proces opisujący zachowanie się czytelnika w bibliotece. Upraszczając możemy przyjąć, że czytelnik znajduje się w dwóch stanach: albo czeka na książkę, albo ją czyta. Możemy to zamodelować za pomocą następującej sieci Petriego.

Każdemu stanowi odpowiada jedno miejsce: z czekaniem związane jest miejsce waiting (czyli po angielsku „oczekujący”), natomiast z czytaniem - reading (po angielsku „czytający”). Czytanie jest poprzedzone wykonaniem akcji start_reading (zacznij czytanie), a kończy się wykonaniem akcji stop_reading (zakończ czytanie). Znacznik znajduje się w miejscu waiting , czyli nasz czytelnik teraz czeka.
