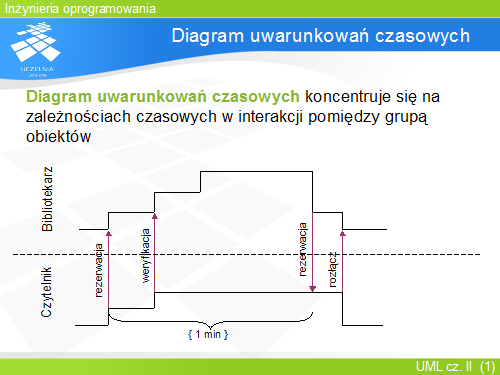

Diagram uwarunkowań czasowych

Diagramy uwarunkowań czasowych (ang. timing diagrams ) są specjalną formą diagramów interakcji przeznaczoną niemal wyłącznie do prezentowania zależności związanych z czasem wykonywania operacji przez obiekt lub grupę obiektów. Linia czasu jest reprezentowana przez poziomą oś diagramu, natomiast oś pionowa przedstawia kolejne obiekty uczestniczące w interakcji oraz ich zmieniające się stany wewnętrzne. Odległości pomiędzy momentami zmian stanów wyznaczają uwarunkowania czasowe.

Diagram ten ma duże znaczenie w modelowaniu systemów czasu rzeczywistego.
