Rodzaje komunikatów

Komunikat to forma kontaktu pomiędzy obiektami, której efektem ma być podjęcie przez docelowy obiekt pewnej akcji. Otrzymanie komunikatu przez obiekt wiąże się z wykonaniem przez niego jego własnego kodu lub wysłaniem kolejnego komunikatu do innego obiektu w celu wykonania przez niego pewnej akcji.

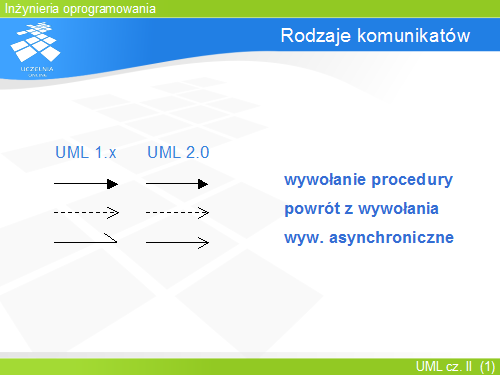

Komunikaty w UML są reprezentowane przez strzałki łączące linie życia poszczególnych obiektów. Każdy komunikat wewnątrz interakcji opatrzony jest kolejnym numerem, co pozwala na łatwe śledzenie jej przebiegu. Istnieją trzy podstawowe komunikaty, jakie mogą zostać wymienione pomiędzy obiektami: wywołanie procedury, powrót z niej oraz wywołanie asynchroniczne.
