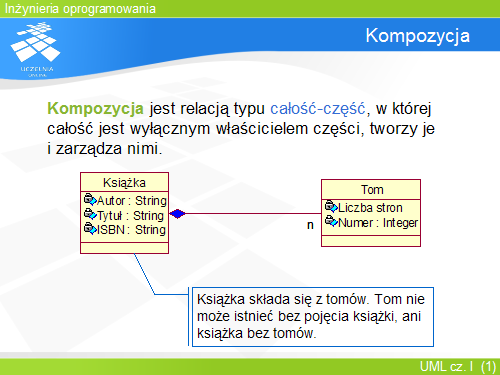

Kompozycja

Kompozycja jest najsilniejszą relacją łączącą klasy. Reprezentuje relacje całość-część, w których części są tworzone i zarządzane przez obiekt reprezentujący całość. Ani całość, ani części nie mogą istnieć bez siebie, dlatego czasy ich istnienia są bardzo ściśle ze sobą związane i pokrywają się: w momencie usunięcie obiektu całości obiekty części są również usuwane.

Typowa fraza związana z taką relacją to "...jest częścią...".

Kompozycja jest przedstawiana na diagramie podobnie jak agregacja, przy czym romb jest wypełniony.
