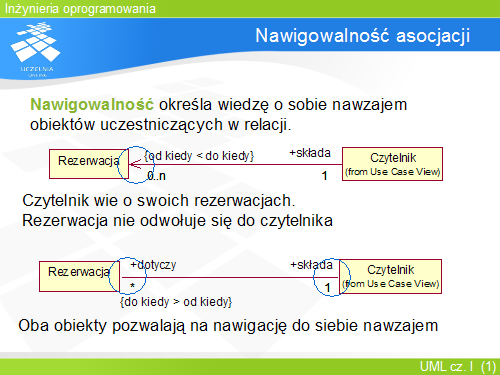

Nawigowalność asocjacji

Asocjacje modelują względną równowagę pomiędzy połączonymi nimi obiektami, jednak nie oznacza to, że ich wiedza o sobie jest taka sama. Informację o kierunku relacji (czyli który obiekt może odwołać się do drugiego) opisuje kierunek asocjacji (czyli jej nawigowalność). Nawigowalność pomiędzy klasą A i klasą B oznacza, że od obiektu klasy A można przejść do obiektu klasy B, ale nie odwrotnie. Nawigowalność dwukierunkowa oznacza, że nawigując od obiektu klasy A do obiektu klasy B, a następnie z powrotem, w zbiorze wyników można znaleźć początkowy obiekt klasy A.

Nawigowalność oznaczana jest na diagramach strzałką. W przypadku nawigowalności dwukierunkowej strzałki pomija się.
