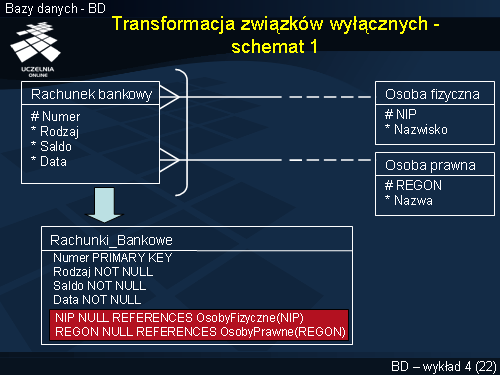

Transformacja związków wyłącznych - schemat 1

Transformacja związków wyłącznych jest podobna do transformacji związku 1:M. Z tą tylko różnicą, że klucze obce mogą przyjmować wartości puste.

Jako przykład rozważmy encję Rachunek bankowy powiązaną związkami wyłącznymi z encją Osoba fizyczna i Osoba prawna. Z encji Rachunek bankowy powstaje tabela Rachunki_Bankowe, która posiada dwa klucze obce, jeden wskazuje na klucz podstawowy tabeli Osoby_Fizyczne, a drugi - na klucz podstawowy tabeli Osoby_Prawne. Oba klucze obce mogą przyjmować wartości puste, pomimo, że związki z których powstały są obowiązkowe od strony "wiele". Dzieje się tak dla tego, że dany rekord rachunku bankowego jest albo związany z osobą fizyczną albo z osobą prawną, więc tylko jeden klucz obcy przyjmie wartość.
