Transformacja hierarchii generalizacji - schemat 2

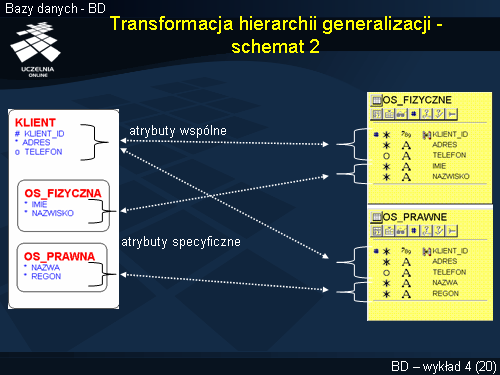

Przykład ze slajdu ilustruje sposób transformacji hierarchii encji według schematu 2. Z encji OS_FIZYCZNA powstaje tabela OS_FIZYCZNE. Zawiera ona wszystkie atrybuty wspólne encji Klient i wszystkie atrybuty specyficzne encji OS_FIZYCZNA. Opcjonalność/obowiązkowość wartości atrybutów encji przenosi się bezpośrednio na opcjonalność/obowiązkowość atrybutów tabeli OS_FIZYCZNE. W podobny sposób jest transformowana encja OS_PRAWNA.
