Związek 1:M (2)

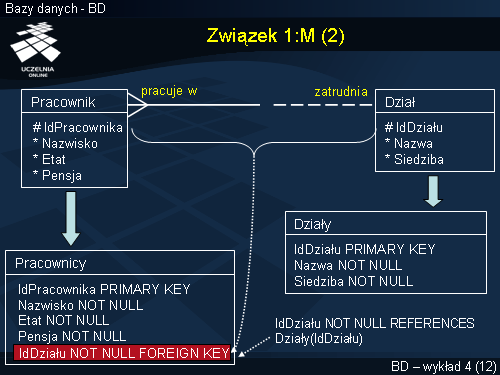

Przykład ze slajdu ilustruje sposób transformacji binarnego związku 1:M jednostronnie obowiązkowego. Z encji Pracownik powstaje tabela Pracownicy, a z encji Dział - tabela Działy. Klucz obcy jest dodawany do tabeli Pracownicy (strona "wiele") i wskazuje on na klucz podstawowy tabeli Działy, czyli IdDziału. Należy zwrócić uwagę, że klucz obcy IdDziału posiada ograniczenie NOT NULL ponieważ związek jest obowiązkowy od strony "wiele".
