Typ asocjacji M:N (1)

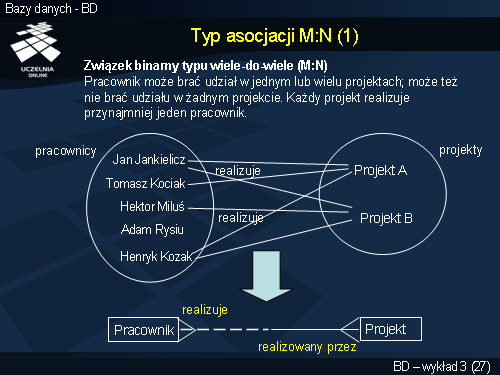

Jako przykład związku binarnego M:N rozważmy następujący opis mikro-świata.

"Pracownik może brać udział w jednym lub wielu projektach; może też nie brać udziału w żadnym projekcie. Każdy projekt realizuje przynajmniej jeden pracownik."

Związek ten łączy encję Pracownik z encją Projekt. Jest to związek M:N opcjonalny od strony pracownika i obowiązkowy - od strony projektu. Oznacza to, że każdy pracownik może realizować jeden lub wiele projektów. Mogą również istnieć pracownicy nie realizujący żadnego projektu. Z drugiej strony, każdy projekt musi być realizowany przez jednego lub wielu pracowników.
